Термомасляные котлы – это машины, состоящие из обменного тела, через которое циркулирует теплоноситель, получающий энергию в виде тепла. Это происходит от сжигания различных источников энергии, таких как биомасса, природный газ, легкое масло или топливо, полученное из отходов.
Они также известны как нагреватели теплоносителя. Преимущество этих котлов в том, что они работают при высоких температурах в жидкой фазе, поддерживая низкое рабочее давление.
Как работает термомасляный котел?
Промышленный термомасляный котел https://tansutech.com/termo состоит из одного или нескольких змеевиков, через которые циркулирует жидкость и между которыми проходят продукты сгорания.
В результате этого контакта тепло передается термомаслу, которое с помощью циркуляционного насоса поступает к потребителю.
После передачи тепла потребителю, всегда с помощью циркуляционного насоса, жидкость возвращается в нагреватель.
Применение
Термомасляные нагреватели используются в различных отраслях промышленности и энергетики. Они применяются в процессах, где требуется средний и высокий диапазон температур, вплоть до 400ºC, избегая высокого давления, которое предполагает использование пара. Термомасляные нагреватели используются с большим разнообразием видов топлива.
Преимущества
Теплоноситель может работать при температуре до 400ºC в жидкой фазе при давлении ниже 15 бар:
- Отсутствует коррозия стали.
- Поскольку теплоноситель работает при низком давлении, нет необходимости в котельной или дорогостоящем инверсионном строительстве.
- Нет необходимости в квалифицированном операторе.
- Высокая тепловая инерция благодаря физико-химическим характеристикам термомасла.

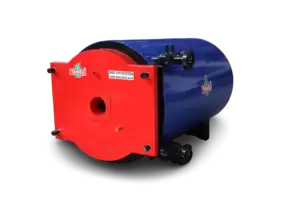

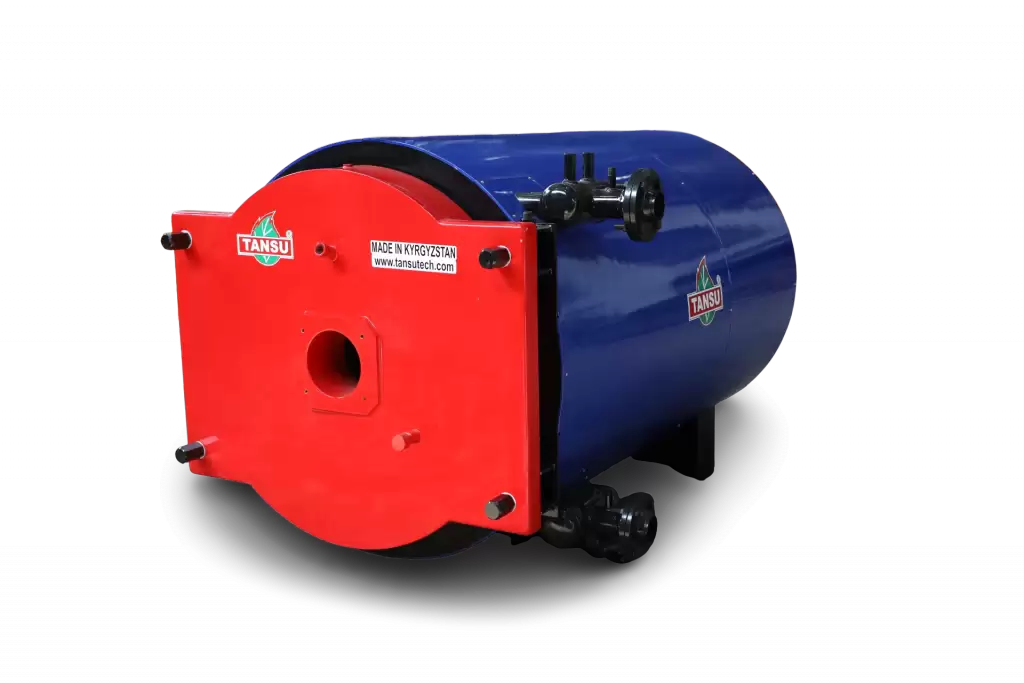

Нагреватели термомасляного масла имеют цилиндрическую форму и предназначены для повышения температуры теплоносителя, циркулирующего в двух концентрических змеевиках, путем сжигания жидкого топлива в горелке, расположенной в передней крышке. Между двумя кожухами имеется изоляция из каменной ваты высокой плотности для обеспечения низкой температуры во внешнем кожухе, что позволяет достичь минимальных структурных потерь и предотвратить ожоги от непреднамеренного контакта с котлом.
Пламя горелки направляется в камеру сгорания, размеры которой соответствуют геометрии пламени. Закрытие камеры происходит за счет огнеупора. Затем она меняет направление, и продукты сгорания циркулируют с высокой скоростью и турбулентностью между двумя змеевиками к передней крышке, где они снова меняют направление до эвакуации через дымоход в конце корпуса.
Змеевики состоят из двух, трех, четырех или более ступеней в зависимости от модели; поскольку высокоскоростной поток теплоносителя необходим для хорошей теплопередачи и предотвращения его растрескивания.
Сначала теплоноситель циркулирует во внешнем змеевике (где тепло передается почти исключительно конвекцией), а затем переходит во внутренний змеевик (где тепло передается почти исключительно излучением), благодаря чему достигаются превосходные энергетические характеристики.
Внутренняя часть передней крышки закрывает газоотвод между змеевиками и имеет отверстия для прохода трубок змеевика, подсоединяемых к общим коллекторам, соединенным с контуром при помощи фланцев.
